【風幕機百科】離心式大功率熱風幕機的使用和安裝
作者： 來源： 日期：2015/8/31 9:29:31

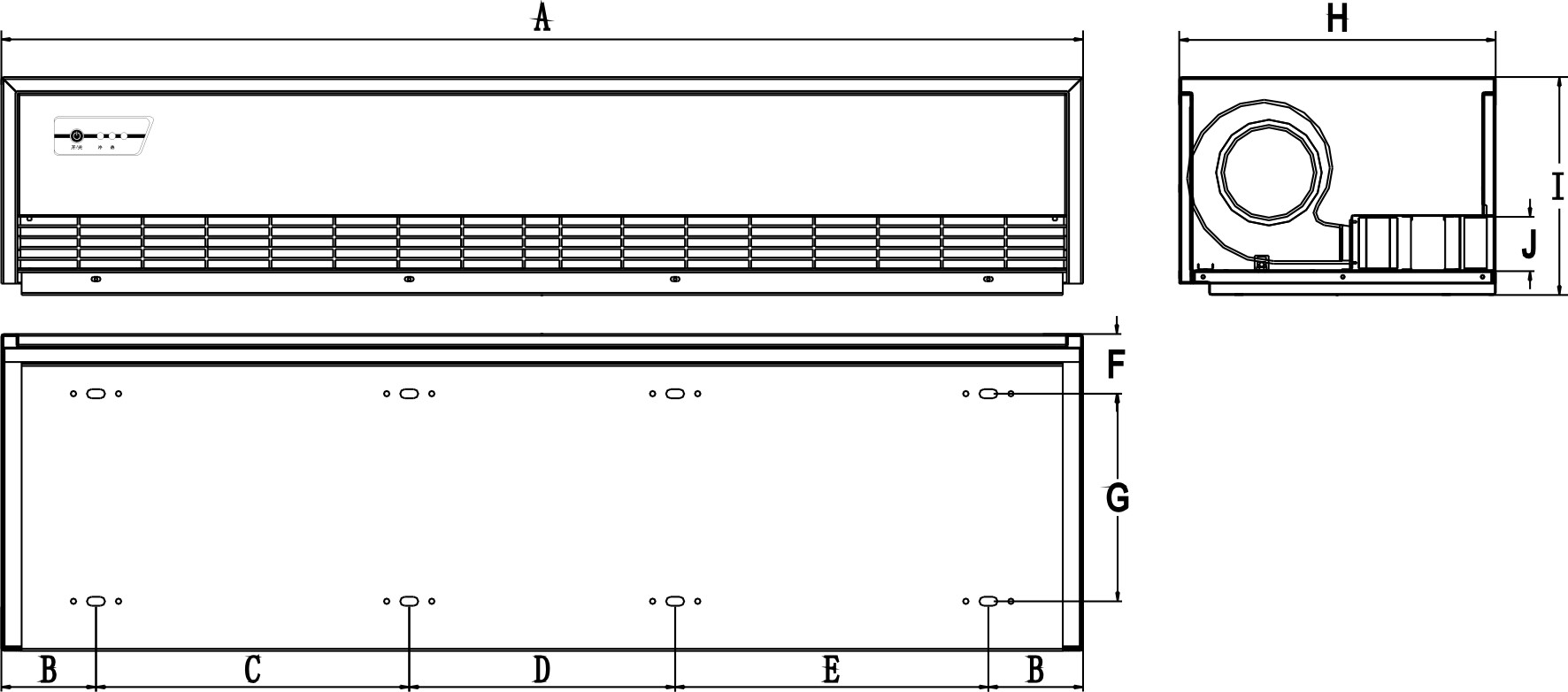

一、離心式大功率熱風幕機外形及安裝尺寸
安裝尺寸：
|
MODEL |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
|
RM-4009S-D/Y RM-4009S-3D/Y |
900 |
122.5 |
327.5 |
--- |
327.5 |
62 |
230 |
350 |
240 |
60 |
|
RM-4012S-D/Y RM-4012S-3D/Y |
1200 |
82.5 |
295 |
295 |
295 |
|||||
|
RM-4015S-D/Y RM-4015S-3D/Y |
1500 |
85.5 |
390 |
504 |
390 |
二、安裝注意事項
安裝空氣幕前，必須由專業人員計算好電源的容量和導線的截面積大小，并確保電源和導線滿足空氣幕的要求，同時應遵守以下要求：
|
2.1 請安裝在結實的地方，以防止因運轉而產生震動，并保障其安全性。(因運轉可能會使墻壁松動或天花板震動，產生不必要的噪音。)
|
2.2 請將空氣幕安裝在門的內側。
|
|
2.3 安裝位置不宜過低，請注意安裝高度不低于2.3 米。
|

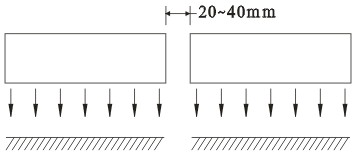

2.4 若門比安裝的空氣幕寬度還要寬時，則可采用2臺或多臺空氣幕組合的方式安裝，此情況下兩臺空氣幕之間最好保持20～40 mm 的間距。
|
|
2.5 安裝時，空氣幕與墻壁之間不可有間隙。若要采用吊掛在天花板上的方式時，則可另購附件直接安裝。
|
2.6 請不要將空氣幕安裝在容易濺到水及長期暴露在高濕度或靠近爆炸性氣體和具有腐蝕性氣體的地方。
|
三、離心式大功率熱風幕機安裝
A、安裝于混凝土墻上。
|
3.1.1 取下安裝板 將空氣幕背面下方的固定螺釘松開，即可順利取下安裝板。
|
3.1.2 牢固地將螺栓固定在正確的位置 （在墻表面使用安裝板確定螺栓正確的位置后，將螺栓埋入墻壁內以水泥灌注而固定。）
|
|
3.1.3 當水泥凝固后，鎖上安裝板，并檢查是否牢固。（使用墊圈套和螺母固定）
|
3.1.4 裝上本體 將本體掛于底板上，并檢查其安裝的正確性，以及是否安全、牢固，再將安裝板上的螺釘擰緊。
|
B、安裝于木墻上：
|
3.2.1 用自攻螺釘將安裝板緊固于選好的位置上。
|
3.2.2 于A中3.1.4步驟相同。
|
C、吊掛在天花板上：
|
3.3.1 由本體的背面取下安裝板（與步驟3.1.1相同）
|
3.3.2 將吊掛附件牢固地固定（如圖所示）
|
|
3.3.3 將底板鎖緊在吊掛附件上，并檢查是否牢固，使用固定用的螺栓加以鎖緊（如圖）。使用吊掛附件安裝與天花板上的情況下，根據實際安裝高度的要求，安裝底板的位置可以上下移動，但最大移動距離為 100 mm。 |
3.3.4 同A中3.1.4相同。
|
D、安裝于天花板內：
|
3.4.1空氣幕安裝和固定見安裝A、B、C。
3.4.2 自購?fù)L(fēng)管道，按右圖安裝方式安裝。
|
|
四、離心式大功率熱風幕技術參數
三相
|
型 號 |
電壓 (V~) |
頻率(Hz) |
電機功率 (W) |
發熱器功率(KW) |
溫升 (K) |
風速 (m/s) |
風量 (m3/h) |
噪音 (dB) |
重量 (Kg) |
|||
|
H |
L |
H |
L |
H |
L |
|||||||
|
RM-4009S-D/Y |
220 |
50 |
410 |
12 |
40-55 |
14 |
11 |
1980 |
1680 |
55 |
53 |
26 |
|
RM-4012S-D/Y |
520 |
16 |
2690 |
2270 |
56 |
54 |
32.5 |
|||||
|
RM-4015S-D/Y |
670 |
20 |
3390 |
2870 |
58 |
56 |
41.5 |
|||||
|
RM-4009S-3D/Y |
380 |
50 |
410 |
12 |
40-55 |
14 |
11 |
1980 |
1680 |
55 |
53 |
26 |
|
RM-4012S-3D/Y |
520 |
16 |
2690 |
2270 |
56 |
54 |
32.5 |
|||||
|
RM-4015S-3D/Y |
670 |
20 |
3390 |
2870 |
58 |
56 |
41.5 |
|||||
電源連接線規格
|
電源 項目 |
三相 （380V~，主導線:A、B、C、N） |
||
|
發熱功率（KW） |
12 |
16 |
20 |
|
主導線最小截面積（mm2） |
≧3.0 |
≧3.5 |
≧4.0 |
|
接地線最小截面積（mm2） |
≧3.0 |
≧3.5 |
≧4.0 |
五、熱風幕操作
A) 按“開/關”鍵啟動空氣幕；
按“冷”鍵和“熱”鍵可切換冷風和熱風；
連續按“冷”鍵或“熱”鍵可實現冷風高低速切換和熱風高低速切換；
B) 空氣幕接收器操作（只適用于單按鍵接收器）
通過按接收器上“開/關”鍵實現冷風高低速切換和熱風高低速切換；
C) 在熱風狀態中連續工作1分鐘后按“開/關”鍵，空氣幕將在冷風狀態下累積工作3分鐘再自動工作；
六、注意事項
a)、必須在銘牌所示的額定電壓和額定頻率下使用，PTC帶電，請勿觸碰！
b)、在裝置工作前，不得接通電源。
c)、每年應進行常規的維修保養。
d)、切勿使用汽油、苯、稀釋劑或其它類似的化學藥品清洗。
e)、切勿讓水或其它液體進入電機內。
f)、當利用插座供電時，空氣幕的電源應配接合適的插頭；當空氣幕的電源直接與供電線路連接時，供電線路上應裝上觸點開距不小于3 mm 的全極電源開關。
